Por que construir gráficos diagnósticos em ggplot2?

Eu vou começar admitindo que esse é um post que eu acredito ser de pouco interesse para a maior parte das pessoas. Como vimos em um post anterior, o R traz excelentes gráficos diagnósticos que nos permitem avaliar o atendimento aos pressupostos do modelo de regressão linear. E construi-los é bem simples: basta usar a função plot().

No entanto, apesar de serem gráficos que fazem muito bem o que se propõem a fazer, eu os acho feios. E como muita gente inclui esses gráficos em seus TCCs, dissertações ou teses, construi-los em ggplot2 me parece muito válido – dessa forma, conseguimos alterar fontes, cores e o que mais quisermos.

Então, esse é um post sobre como reproduzir os gráficos diagnósticos em ggplot2.

Vale dizer que meu objetivo aqui não é discutir todas as personalizações possíveis quando construímos a figura em ggplot2. Caso isso seja do seu interesse, recomendo essa playlist do meu canal que explica a lógica do ggplot2 e muitas das opções de personalização.

Vamos partir de um modelo de regressão linear múltipla. Para isso, usaremos novamente a base de dados FEV, com os seguintes dados:

• fev: Volume expiratório forçado, em litros. Uma medida da capacidade pulmonar.
• idade: Idade das crianças e adolescentes, em anos.
• altura: Altura das crianças e adolescentes, em centímetros.

Vamos criar um modelo de regressão linear com fev como variável dependente e idade e altura como variáveis independentes.

# Instalação e carregamento dos pacotes tidyverse e qqplotr
if(!require(tidyverse)){install.packages("tidyverse")}
library(tidyverse)

if(!require(qqplotr)){install.packages("qqplotr")}
library(qqplotr)

# Leitura da base de dados
dados <- read.csv2("FEV_80.csv")

# Construção do modelo de regressão linear
mod <- lm(fev ~ altura + idade, data = dados)

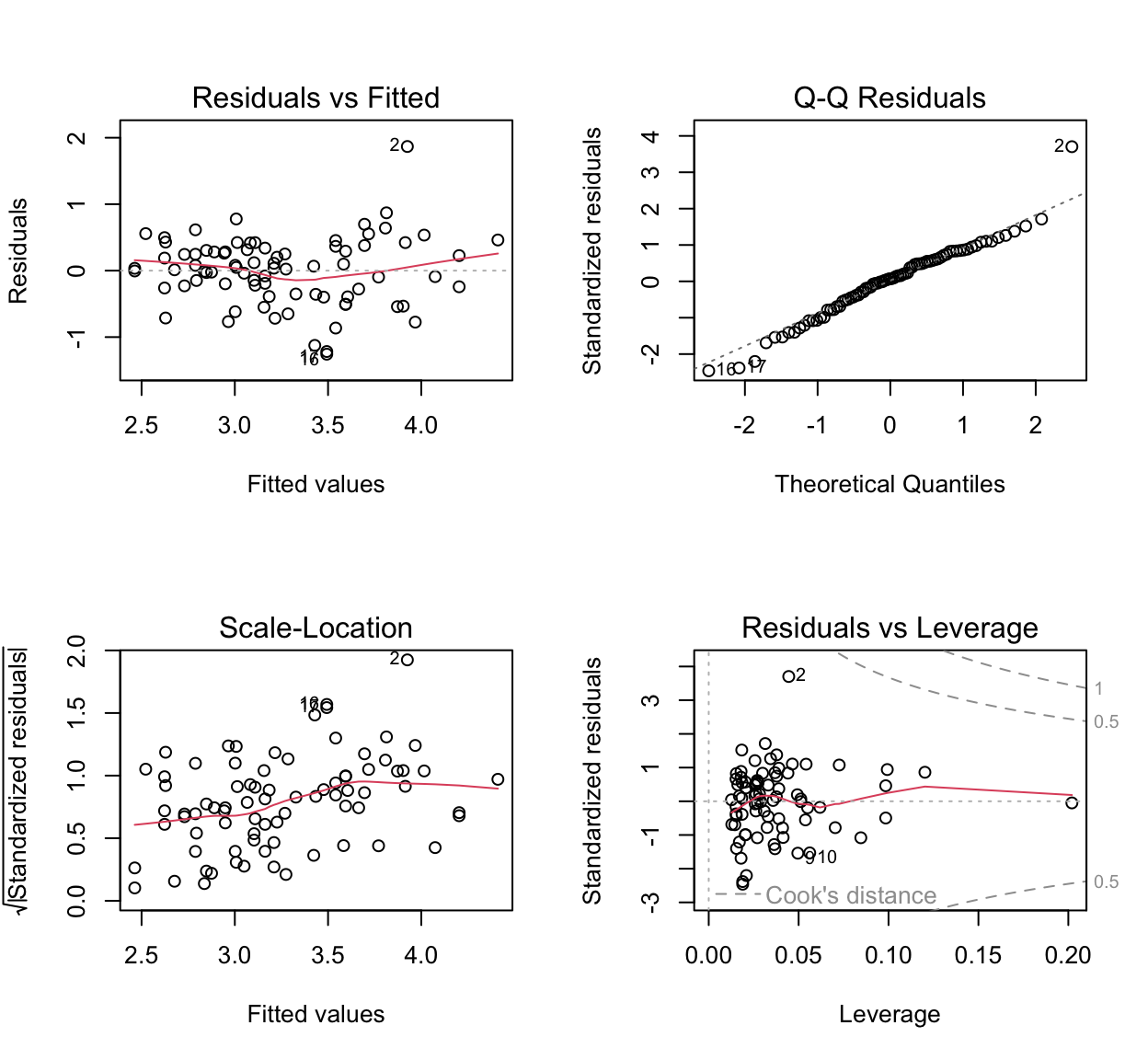

# Gráficos diagnósticos
par(mfrow = c(2,2))
plot(mod)

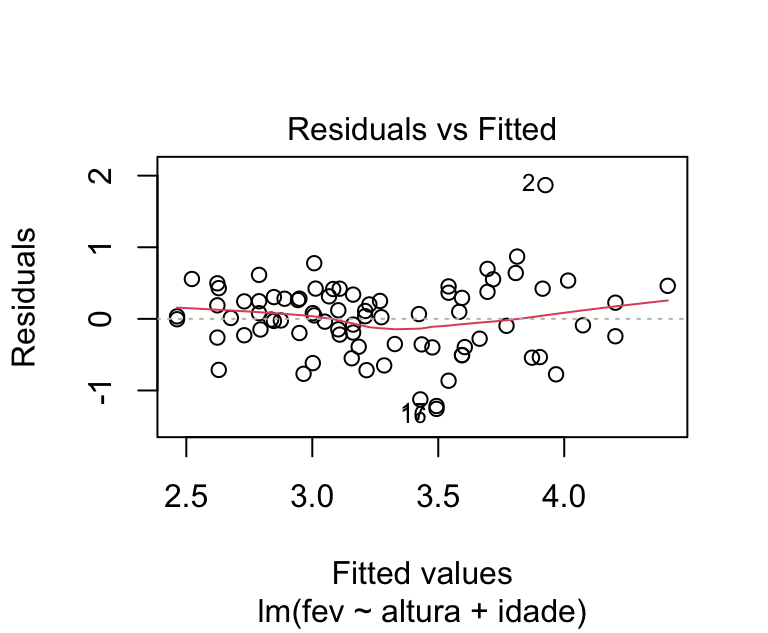

Gráfico 1: resíduos x valores ajustados

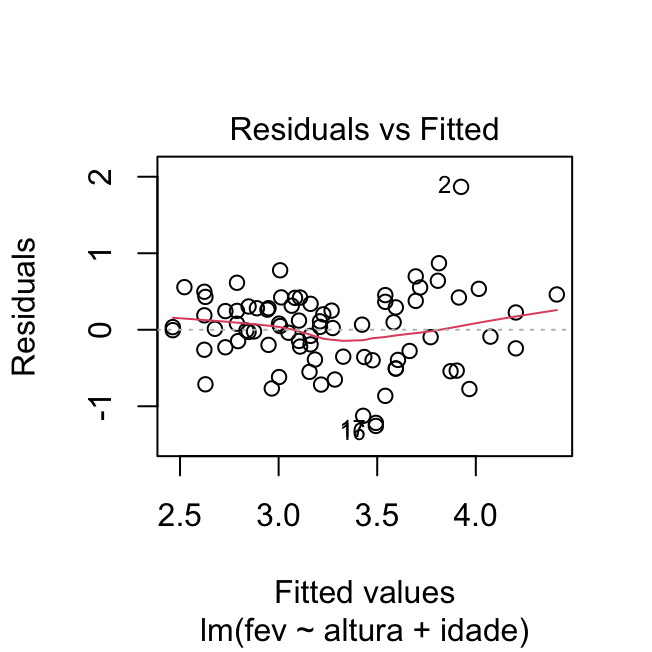

O primeiro gráfico mostra a relação entre os resíduos (eixo y) e os valores ajustados (eixo x). Além disso, ele traz: 1) uma linha pontilhada em zero e 2) uma linha de tendência destacada em vermelho.

plot(mod, which = 1)

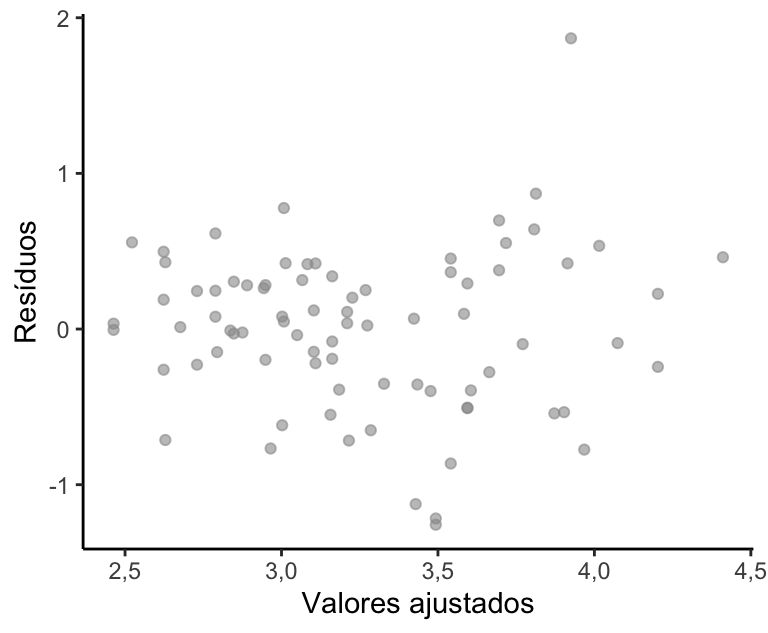

Esse é um gráfico simples de reproduzir. Obtemos os resíduos com a função residuals() e obtemos os valores ajustados com a função fitted(). Depois, plotamos cada um desses valores nos seus respectivos eixos. Vamos usar a camada geom_point() para criar o gráfico de dispersão. Perceba que eu deixei os pontos em cinza (color = "grey60") e adicionei uma transparência (alpha = 0.6).

O theme_classic() deixa o gráfico com fundo branco e eixos pretos, mas você pode optar por outro tema caso prefira, como theme_minimal() ou theme_bw(). As camadas scale_x_continuous() e scale_y_continuous() foram adicionadas para trocar o separador de decimal de ponto (padrão em inglês) para vírgula (padrão em português). A camada labs() renomeia os eixos.

dados |>
  mutate(Residuals = residuals(mod),
         Fitted = fitted(mod)) |>
  ggplot(aes(y = Residuals, x = Fitted)) +
  geom_point(color = "grey60", alpha = 0.6) +
  scale_y_continuous(labels = scales::number_format(decimal.mark = ",")) +
  scale_x_continuous(labels = scales::number_format(decimal.mark = ",")) +
  labs(y = "Resíduos", x = "Valores ajustados") +
  theme_classic()

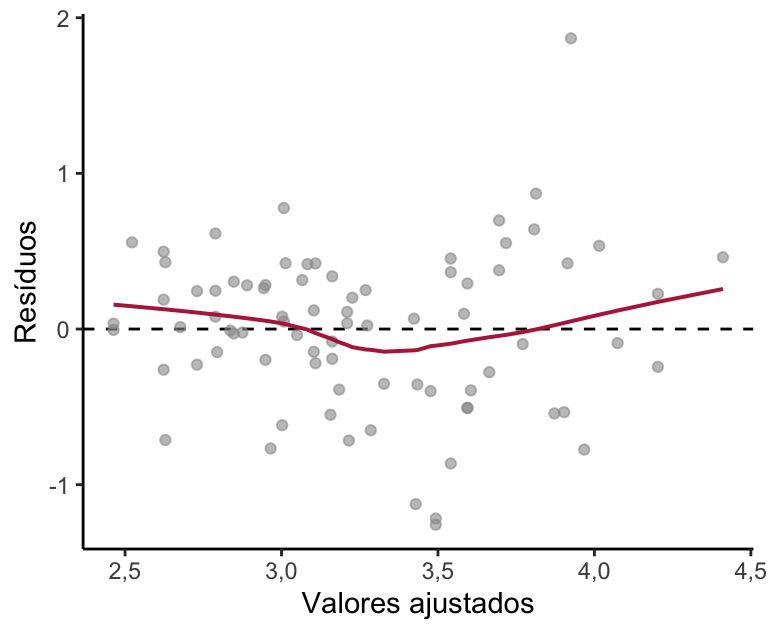

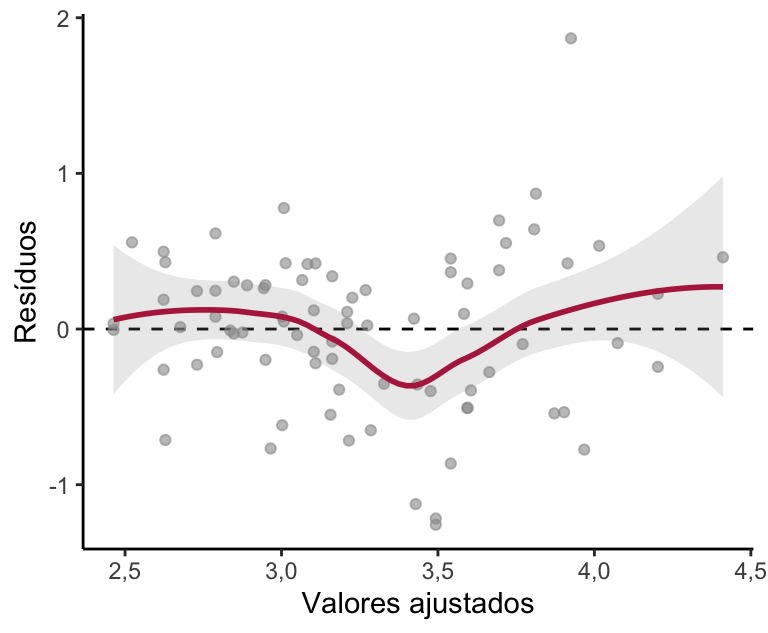

Ficou faltando adicionar:

• A linha horizontal pontilhada em zero, que adicionaremos com a camada geom_hline(). O comando linetype = "dashed" define que ela será pontilhada. Eu a deixei em preto, mas você pode alterar a cor com o argumento color.
• A linha de tendência dos pontos, que adicionaremos com a camada geom_smooth(). No gráfico do R base essa linha está em vermelho, mas que aqui representarei no rosa da minha paleta de cores, que tem o código hexadecimal “#B5284B”.

dados |>
  mutate(Residuals = residuals(mod),
         Fitted = fitted(mod)) |>
  ggplot(aes(y = Residuals, x = Fitted)) +
  geom_hline(yintercept = 0, linetype = "dashed") +
  geom_point(color = "grey60", alpha = 0.6) +
  geom_smooth(se = T, alpha = 0.2, color = "#B5284B", method = "loess") +
  scale_y_continuous(labels = scales::number_format(decimal.mark = ",")) +
  scale_x_continuous(labels = scales::number_format(decimal.mark = ",")) +
  labs(y = "Resíduos", x = "Valores ajustados") +
  theme_classic()

O gráfico já está bem bom! Mas note que a curva suavizada criada pelo geom_smooth() difere um pouco daquela que observamos no gráfico criado pela função plot(). Isso porque eles diferem quanto ao tipo de suavização utilizada. Para replicar a mesma suavização do plot(), temos que fazer algumas alterações nesse código. Para isso usei como base a seguinte resposta do StackOverflow.

# Criação de um data.frame com os valores da curva suavizada
# A suavização é obtida com a função lowess()
smoothed <- as.data.frame(lowess(x = fitted(mod), y = residuals(mod)))

dados |>
  mutate(Residuals = residuals(mod),
         Fitted = fitted(mod)) |>
  ggplot(aes(y = Residuals, x = Fitted)) +
  geom_hline(yintercept = 0, linetype = "dashed") +
  geom_point(color = "grey60", alpha = 0.6) +
  geom_path(data = smoothed, aes(x = x, y = y), color = "#B5284B", linewidth = 0.7) +
  scale_y_continuous(labels = scales::number_format(decimal.mark = ",")) +
  scale_x_continuous(labels = scales::number_format(decimal.mark = ",")) +
  labs(y = "Resíduos", x = "Valores ajustados") +
  theme_classic()

Agora sim! Veja que o gráfico ficou idêntico ao do R base, exceto, claro, pela estética.

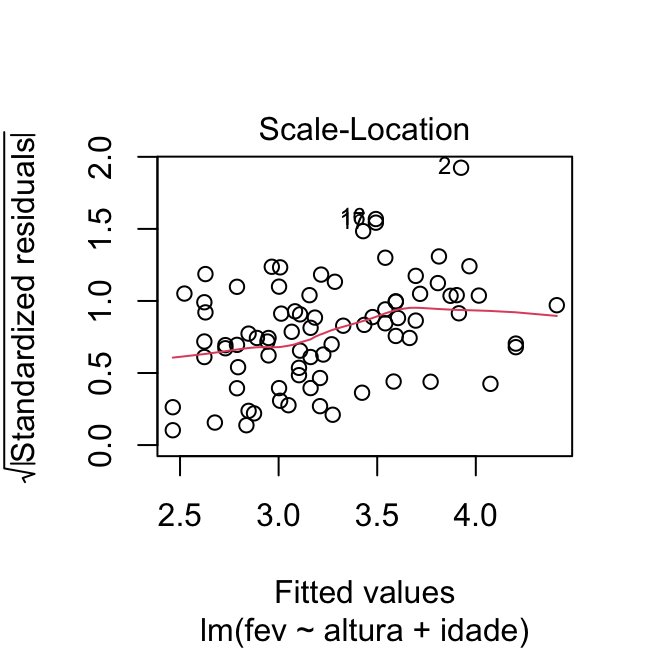

Gráfico 2: raiz quadrada do valor absoluto dos resíduos padronizados x valores ajustados

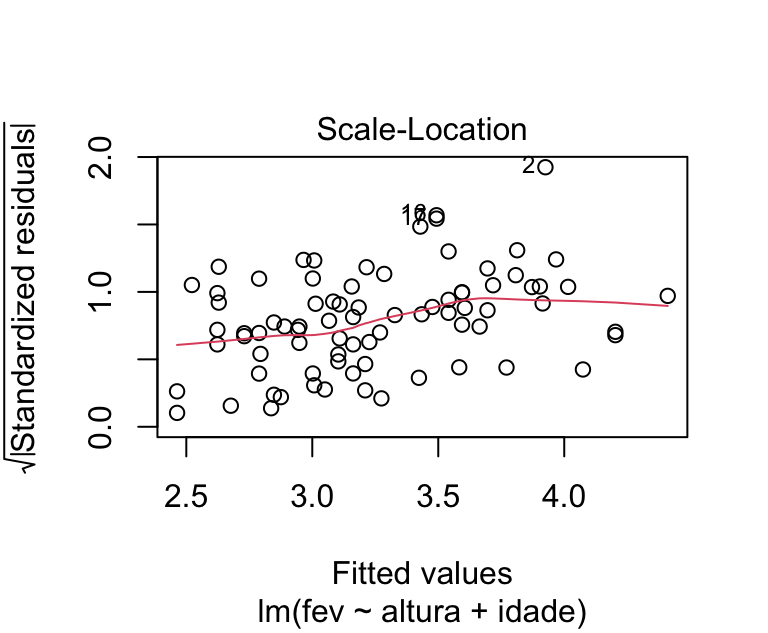

Esse gráfico é, pela função plot(), o gráfico 3. Mas vai ser o segundo gráfico que eu irei construir porque ele se assemelha muito ao que construímos anteriormente. O que muda é: ao invés de colocarmos os resíduos do eixo y, colocaremos a raiz quadrada do módulo dos resíduos padronizados.

plot(mod, which = 3)

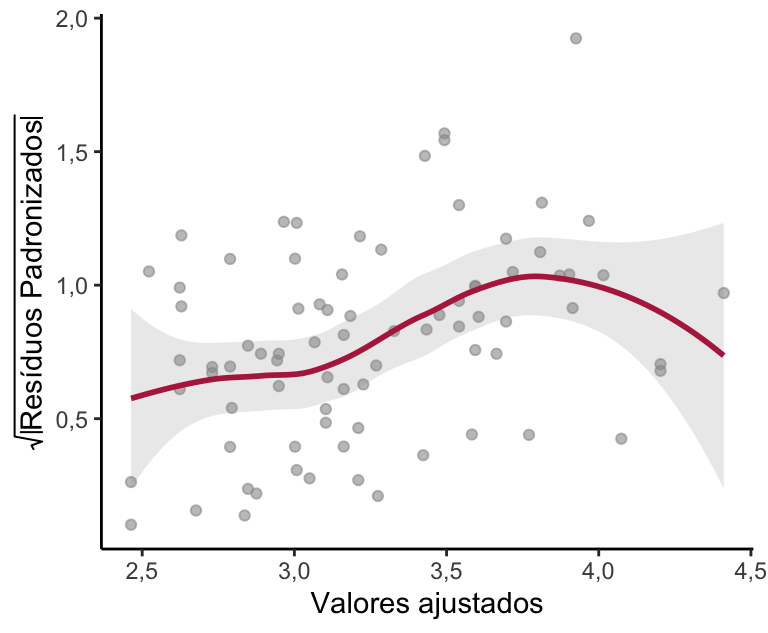

Vamos construir um gráfico praticamente idêntico ao que construímos anteriormente. Mas, vamos obter os resíduos padronizados (rstandard(mod)). Para obtermos o módulo desses valores, precisamos inseri-los na função abs(), ou seja, ficamos com: abs(rstandard(mod)). Por fim, para tirar a raiz quadrada, devemos usar a função sqrt(), o que resulta em: sqrt(abs(rstandard(mod))).

Nesse gráfico não há uma linha horizontal de referência, por isso excluímos a camada geom_hline().

dados |>
  mutate(Residuals = sqrt(abs(rstandard(mod))),
         Fitted = fitted(mod)) |>
  ggplot(aes(y = Residuals, x = Fitted)) +
  geom_point(color = "grey60", alpha = 0.6) +
  geom_smooth(se = T, alpha = 0.2, color = "#B5284B", method = "loess") +
  scale_y_continuous(labels = scales::number_format(decimal.mark = ",")) +
  scale_x_continuous(labels = scales::number_format(decimal.mark = ",")) +
  labs(y = bquote(sqrt(abs("Resíduos Padronizados"))), x = "Valores ajustados") +
  theme_classic()

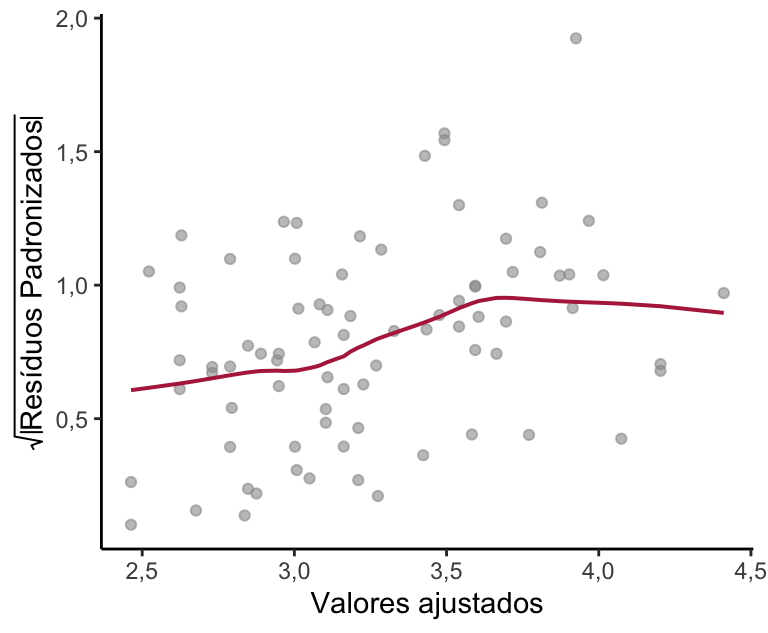

De novo, está bem bom, mas a suavização utilizada não é idêntica à utilizada pela função plot(). Com as modificações abaixo, chegamos a um gráfico idêntico:

smoothed <- as.data.frame(lowess(x = fitted(mod), y = sqrt(abs(rstandard(mod)))))

dados |>
  mutate(Residuals = sqrt(abs(rstandard(mod))),
         Fitted = fitted(mod)) |>
  ggplot(aes(y = Residuals, x = Fitted)) +
  geom_point(color = "grey60", alpha = 0.6) +
  geom_path(data = smoothed, aes(x = x, y = y), color = "#B5284B", linewidth = 0.7) +
  scale_y_continuous(labels = scales::number_format(decimal.mark = ",")) +
  scale_x_continuous(labels = scales::number_format(decimal.mark = ",")) +
  labs(y = bquote(sqrt(abs("Resíduos Padronizados"))), x = "Valores ajustados") +
  theme_classic()

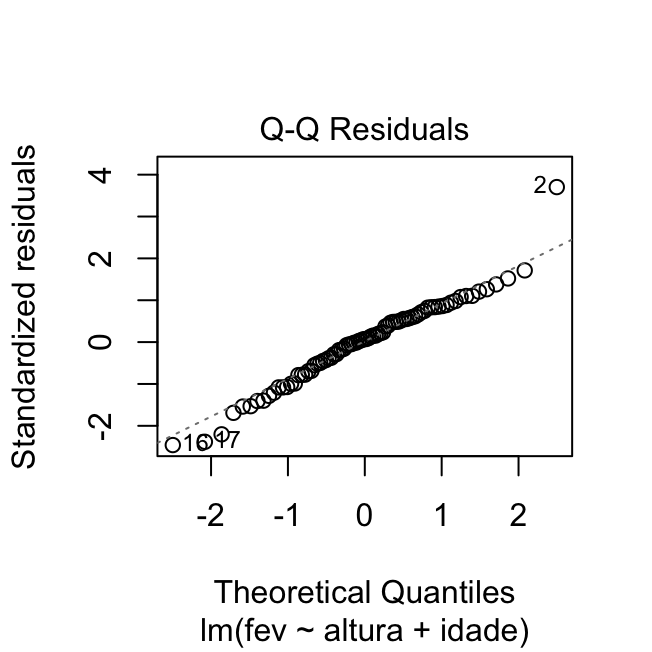

Gráfico 3: Q-Q plot para os resíduos

O Q-Q plot dos resíduos é, pela função plot(), o gráfico 2. Mas, como explicado, eu alterei a ordem para fins didáticos.

plot(mod, which = 2)

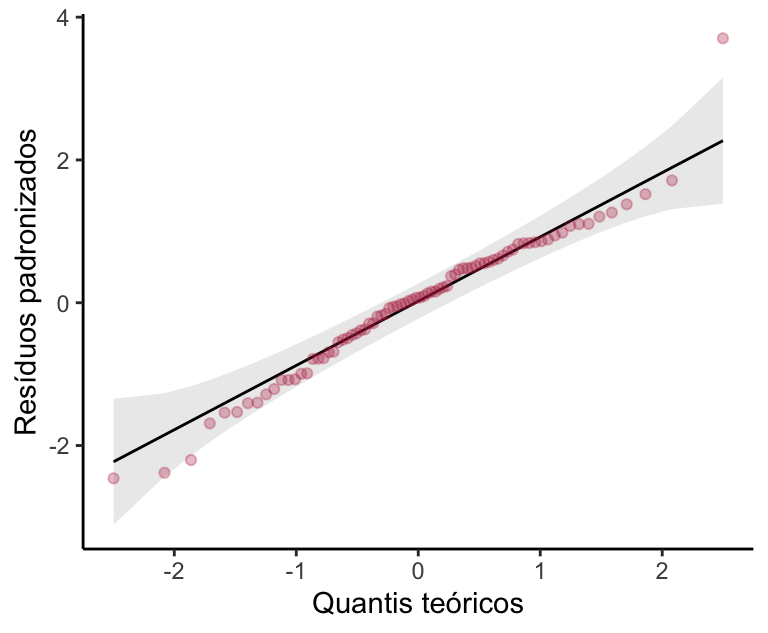

Construir um Q-Q plot no ggplot2 é algo menos intuitivo, mas não muito complexo. Precisamos dos seguintes passos:

• Adicionar os resíduos padronizados (obtidos pela função rstandard()) como “sample” no aes().
• Adicionar uma linha com a camada geom_qq_line(). Aqui o importante é estabelecer que a distribuição que queremos testar é a normal. Fazemos isso com o argumento stats::qqnorm.
• Adicionar os pontos referentes aos resíduos com a camada geom_qq(). De novo, estabelecemos que a distribuição que queremos testar é a normal com o argumento stats::qqnorm. Estabeleci que os pontos serão rosa (“#B5284B”) e terão uma transparência (alpha = 0.3).
• Adicionar uma camada stat_qq_band() para incluir um intervalo de confiança. Essa função vem do pacote qqplotr, que deve estar instalado. Aqui estabelecemos que a distribuição é a normal (distribution = "norm") e que vamos usar a normal-padrão, com média zero e desvio-padrão 1 (dparams = list(mean = 0, sd = 1)). Coloquei essa camada antes das demais para que a sombra não ficasse por cima dos pontos.

dados |>
  mutate(Residuals = rstandard(mod)) |>
  ggplot(aes(sample = Residuals)) +
  qqplotr::stat_qq_band(distribution = "norm", dparams = list(mean = 0, sd = 1),
                        alpha = 0.2) +
  geom_qq_line(distribution = stats::qnorm) +
  geom_qq(distribution = stats::qnorm, color = "#B5284B", alpha = 0.3) +
  scale_y_continuous(labels = scales::number_format(decimal.mark = ",")) +
  scale_x_continuous(labels = scales::number_format(decimal.mark = ",")) +
  labs(y = "Resíduos padronizados", x = "Quantis teóricos") +
  theme_classic()

“E tá pronto o sorvetinho!” (Ilt, Matheus, 2019)

Gráfico 4: resíduos padronizados x alavancagem + distância de Cook

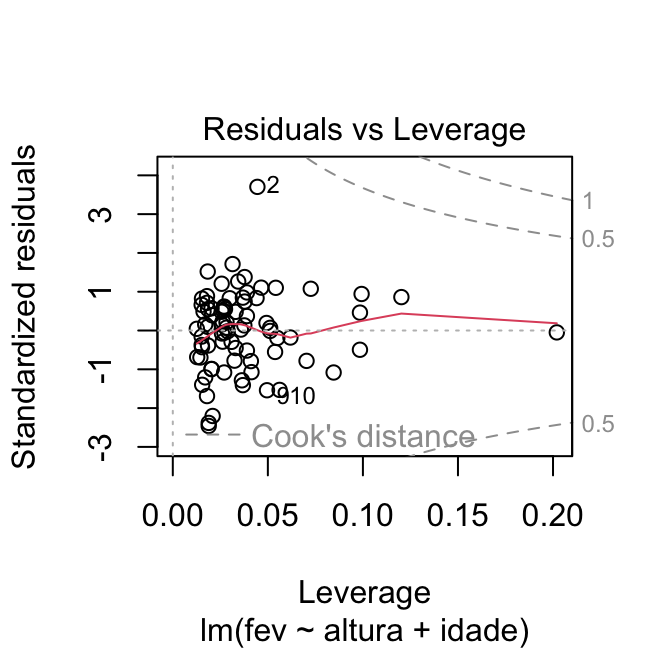

Esse gráfico é pela função plot(), o gráfico 5. Ele mostra ao mesmo tempo os resíduos padronizados (eixo y), a alavancagem (eixo x) e a distância de Cook (representada por uma linha pontilhada). À semelhança do que vimos no gráfico 1, esse gráfico também inclui uma linha horizontal pontilhada no y = 0 e uma linha de tendência representada em vermelho.

plot(mod, which = 5)

Esse é um gráfico que por uns anos eu pensei “nossa, o trabalho de construir isso em ggplot2 não deve compensar o resultado”. Porque inserir as linhas de distância de Cook me parecia muito complexo. Mas aí, estudando um outro modelo – para o qual esse gráfico não é construído com a função plot() – eu decidi encarar o desafio de criá-lo em ggplot2. E foi mais simples do que eu imaginava.

Vamos aos passos:

• Obter os resíduos padronizados, a partir da função rstandard().
• Obter os valores de alavancagem (leverage), a partir da função hatvalues().
• Salvar os valores obtidos nos dois passos anteriores em um data.frame() chamado “dados_graf”.
• Criar duas funções, uma para cada linha pontilhada a ser plotada para a distância de Cook: cd_cont_pos() e cd_cont_neg(). Essas funções não são de minha autoria. Elas foram extraídas dessa resposta no StackOverflow.
• Adicionar duas camadas stat_function(), uma com a função (fun) “cd_cont_pos” e outra com a função “cd_cont_neg”. O level = 0.5 define que queremos a linha de distância de Cook = 0,5. Ao alterar esse level, obtemos linhas referentes a outros pontos de corte. Precisamos também adicionar o nome do modelo (no nosso caso, “mod”) ao argumento model. Os outros argumentos são para ajustes estéticos: deixar a linha roxa (“#68357A”), mais fina (linewidth = 0.5) e pontilhada (linetype = “dashed”).

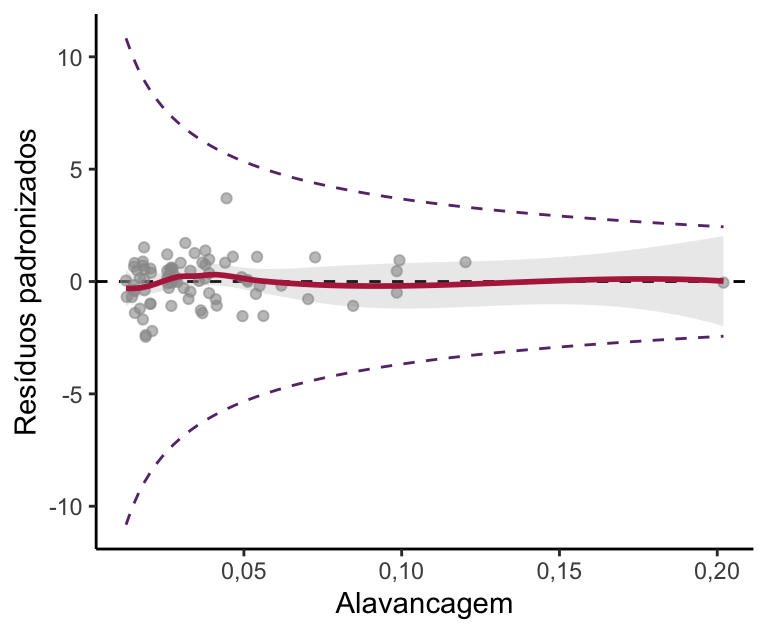

dados_graf <- dados |>
  mutate(Residuals = rstandard(mod),
         Leverage = hatvalues(mod))

cd_cont_pos <- function(leverage, level, model){
    sqrt(level*length(coef(model))*(1-leverage)/leverage)
  }

cd_cont_neg <- function(leverage, level, model){
  -cd_cont_pos(leverage, level, model)
  }

ggplot(dados_graf, aes(y = Residuals, x = Leverage)) +
  geom_hline(yintercept = 0, linetype = "dashed") +
  geom_point(color = "grey60", alpha = 0.6) +
  geom_smooth(se = T, alpha = 0.2, color = "#B5284B", method = "loess") +
  stat_function(fun = cd_cont_pos, args = list(level = 0.5, model = mod),
                linetype = "dashed", color = "#68357A",
                linewidth = 0.5) +
  stat_function(fun = cd_cont_neg, args = list(level = 0.5, model = mod),
                linetype = "dashed", color = "#68357A",
                linewidth = 0.5) +
  scale_y_continuous(labels = scales::number_format(decimal.mark = ",")) +
  scale_x_continuous(labels = scales::number_format(decimal.mark = ",")) +
  labs(y = "Resíduos padronizados", x = "Alavancagem") +
  theme_classic()

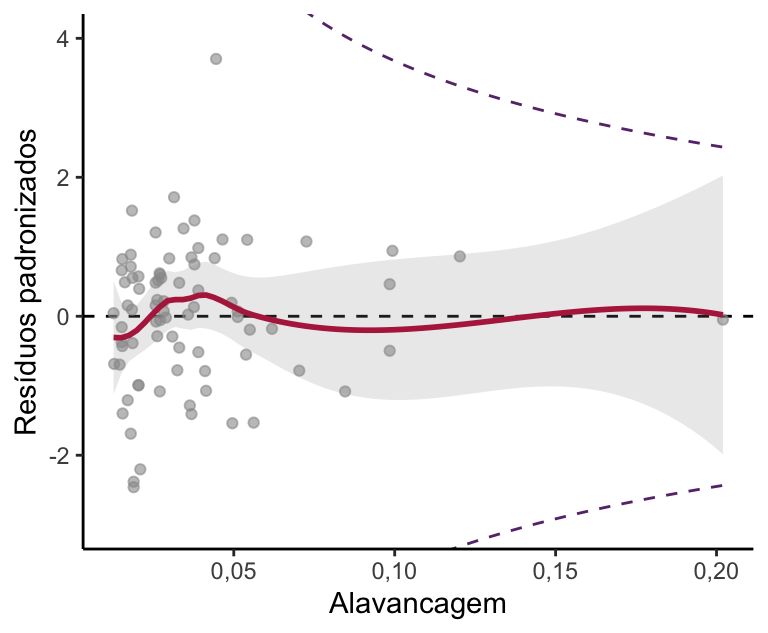

Você pode até estar pensando: “mas esse gráfico está diferente do que obtivemos com a função plot()!”. Então… Ele parece diferente mesmo. Isso porque o que obtivemos com a função plot() tem um eixo y que vai de -3 a 4. Já o eixo y do gráfico que criamos se estende para muito além disso. Portanto, para deixá-los equivalentes, vamos adicionar a camada coord_cartesian() para deixar o nosso gráfico com um eixo y de -3 a 4:

dados_graf <- dados |>
  mutate(Residuals = rstandard(mod),
         Leverage = hatvalues(mod))

cd_cont_pos <- function(leverage, level, model){
    sqrt(level*length(coef(model))*(1-leverage)/leverage)
  }

cd_cont_neg <- function(leverage, level, model){
  -cd_cont_pos(leverage, level, model)
  }

ggplot(dados_graf, aes(y = Residuals, x = Leverage)) +
  geom_hline(yintercept = 0, linetype = "dashed") +
  geom_point(color = "grey60", alpha = 0.6) +
  geom_smooth(se = T, alpha = 0.2, color = "#B5284B", method = "loess") +
  stat_function(fun = cd_cont_pos, args = list(level = 0.5, model = mod),
                linetype = "dashed", color = "#68357A",
                linewidth = 0.5) +
  stat_function(fun = cd_cont_neg, args = list(level = 0.5, model = mod),
                linetype = "dashed", color = "#68357A",
                linewidth = 0.5) +
  scale_y_continuous(labels = scales::number_format(decimal.mark = ",")) +
  scale_x_continuous(labels = scales::number_format(decimal.mark = ",")) +
  coord_cartesian(ylim = c(-3, 4)) +
  labs(y = "Resíduos padronizados", x = "Alavancagem") +
  theme_classic()

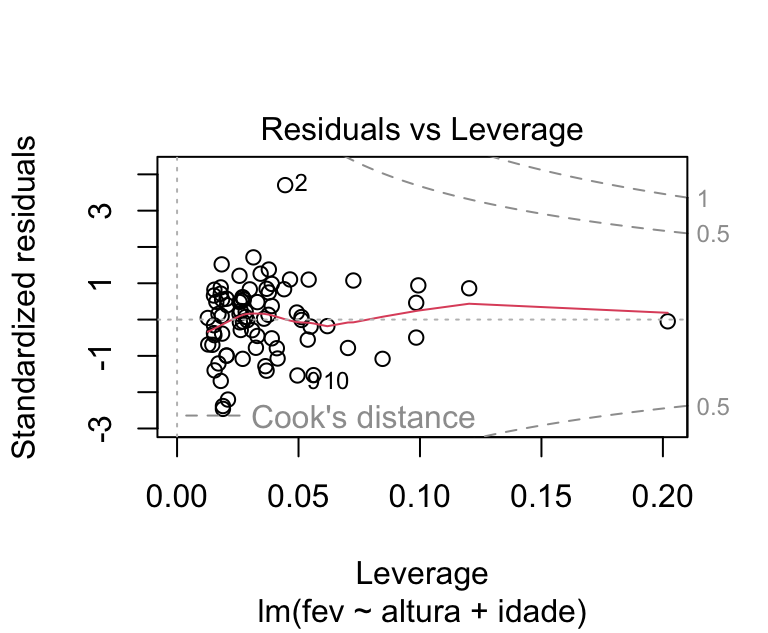

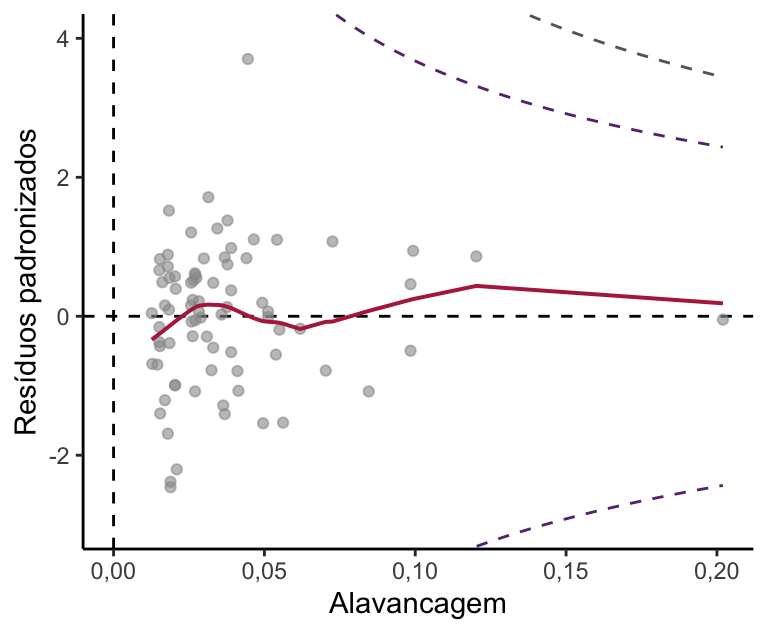

Se você é detalhista você talvez tenha reparado que há ainda três diferenças entre o gráfico que criamos e aquele criado pela função plot():

• O gráfico do plot() traz uma linha vertical em x = 0 e uma linha pontilhada para distância de Cook = 1.
  • Vamos adicionar uma camada geom_vline() para incluir a linha pontilhada vertical
  • Vamos replicar as camadas stat_function() e alterar o level para 1
• A suavização usada pelo plot() é diferente daquela usada pelo geom_smooth(). Zero surpresa aqui, né?
  • Vamos aplicar a mesma suavização que usamos nos gráficos 1 e 2

dados_graf <- dados |>
  mutate(Residuals = rstandard(mod),
         Leverage = hatvalues(mod))

smoothed <- as.data.frame(lowess(x = hatvalues(mod), y = rstandard(mod)))

cd_cont_pos <- function(leverage, level, model){
    sqrt(level*length(coef(model))*(1-leverage)/leverage)
  }

cd_cont_neg <- function(leverage, level, model){
  -cd_cont_pos(leverage, level, model)
  }

ggplot(dados_graf, aes(y = Residuals, x = Leverage)) +
  geom_vline(xintercept = 0, linetype = "dashed") +
  geom_hline(yintercept = 0, linetype = "dashed") +
  geom_point(color = "grey60", alpha = 0.6) +
  geom_path(data = smoothed, aes(x = x, y = y), color = "#B5284B", linewidth = 0.7) +
  stat_function(fun = cd_cont_pos, args = list(level = 0.5, model = mod),
                linetype = "dashed", color = "#68357A",
                linewidth = 0.5) +
  stat_function(fun = cd_cont_neg, args = list(level = 0.5, model = mod),
                linetype = "dashed", color = "#68357A",
                linewidth = 0.5) +
  stat_function(fun = cd_cont_pos, args = list(level = 1, model = mod),
                linetype = "dashed", color = "grey40",
                linewidth = 0.5) +
  stat_function(fun = cd_cont_neg, args = list(level = 1, model = mod),
                linetype = "dashed", color = "grey40",
                linewidth = 0.5) +
  scale_y_continuous(labels = scales::number_format(decimal.mark = ",")) +
  scale_x_continuous(labels = scales::number_format(decimal.mark = ",")) +
  coord_cartesian(ylim = c(-3, 4)) +
  labs(y = "Resíduos padronizados", x = "Alavancagem") +
  theme_classic()

Agora, sim, temos uma versão idêntica!
